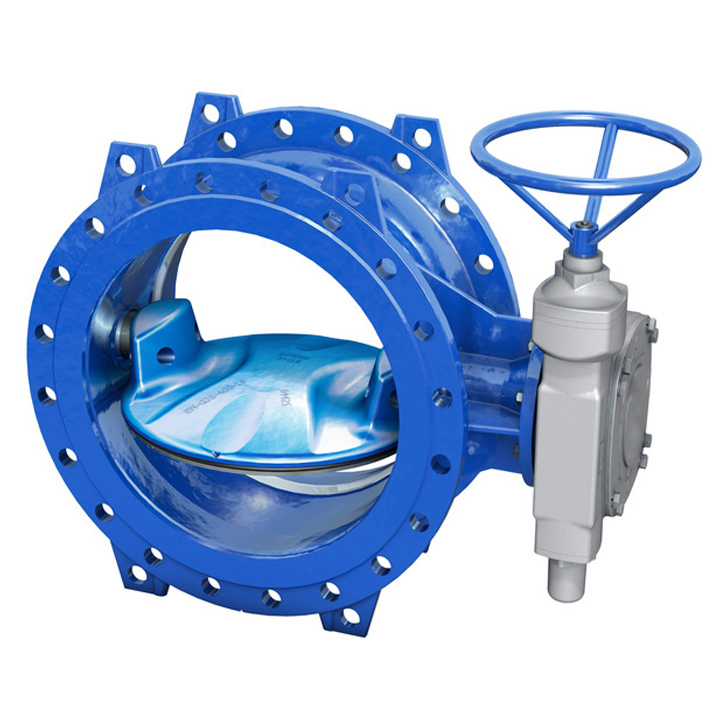

EKN® H Uzavírací klapka s hydrodynamickým diskem

PN: 10/16/25 - DN: 150...1200

Skupina výrobků: Uzavírací klapky, kul. kohouty

Médium: Voda

Přírubová uzavírací klapka uzpůsobená pro minimalizaci tlakových ztrát v potrubí. Zvětšená průtočná plocha a dvojitě excentricky uložený hydrodynamicky tvarovaný disk umožňují na trubní systém instalovat čerpadla s nižším výkonem, vysoce odolné navařované Ni-Cr sedlo garantuje dlouhodobou životnost klapky a její maximální provozní spolehlivost.

  • Měkkotěsnicí dle EN 593
  • S oboustrannými přírubami dle EN 1092-2
  • Stavební délka dle EN 558 řada 14 (dříve F4)
  • Příruba pro připojení pohonu dle EN ISO 5211
  • S patentovaným hydrodynamicky tvarovaným diskem a zvětšenou průtočnou plochou pro snížení tlakových ztrát
  • S jedenácti O-kroužky
  • Vysoce odolné sedlo s lapovaným NiCr návarem.
  • 2x excentricky uložený disk s bezúdržbovým těsněním
  • Zabezpečení čepů proti vystřelení při neodborné manipulaci
  • Se samosvornou bezúdržbovou převodovkou s nastavitelnými koncovými dorazy a mechanickým ukazatelem polohy
  • Vysoká těsnost díky těsnicímu kroužku dotláčenému do sedla klapky tlakem média
  • Možnost výměny těsnění bez nutnosti demontáže disku z klapky
  • Patentované spojení hřídele a disku pomocí kuželových kolíků
  • Nízké ovládací momenty v první fázi otevírání a v konečné fázi uzavírání
  • Hřídel i čep uloženy v samomazných kluzných pouzdrech a zcela izolovány od pracovního média
  • Po dohodě je klapka při montáži osazena elektrickým servopohonem, pneupohonem či hydraulickým pohonem s pákou a závažím.
  • Výrobce a typ pohonu je volen dle zadaných provozních podmínek armatury nebo dle výslovného přání zákazníka
  • Těleso, disk: tvárná litina EN-GJS-400-15 (GGG 40)
  • Těsnění, O-kroužky: antibakteriální pryž EPDM
  • Čepy, šrouby: korozivzdorná ocel 1.4021 (13% Cr)
  • Ložiska čepu: bronz
  • Sedlo: návar z Ni-Cr oceli, lapované
  • Těžká protikorozní povrchová ochrana v kvalitě GSK
  • Litinové díly vně i uvnitř chráněny epoxidovým povrstvením
