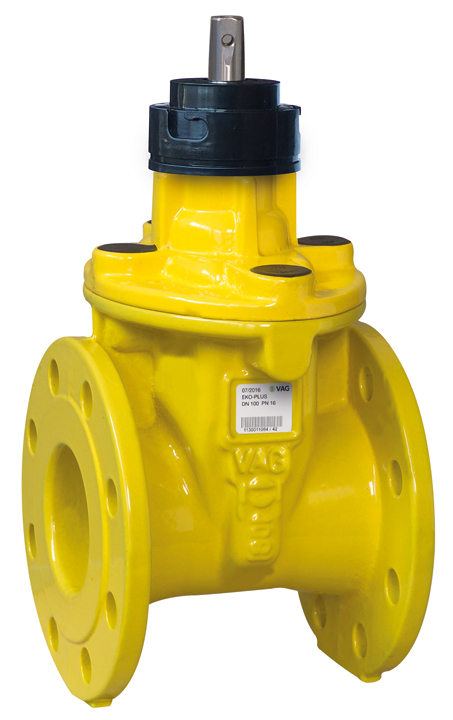

EKO®plus Měkkotěsnicí šoupátko plyn

PN: 10/16 - DN: 40...600

Skupina výrobků: Šoupátka

Médium: Plyn,  Vzduch

Měkkotěsnicí šoupátko s nestoupajícím vřetenem pro použití v plynárenských aplikacích.

  • Měkkotěsnicí dle EN 1074
  • S oboustrannými přírubami dle EN 1092-2
  • Stavební délka dle EN 558 řada 14 (dříve F4), řada 15 (dříve F5)
  • S volným koncem vřetene pro ovládání ručním kolem nebo zemní soupravou
  • S integrovaným adaptérem pro připojení bob综合体育官网下载 zemní soupravy (více informací)
  • Od DN 200 dodáváno se závěsným okem pro snadnější manipulaci
  • Se třemi O-kroužky v ucpávce
  • Vřeteno točivé stoupající se závitem vně šoupátkové komory
  • Klín celopogumován pryží s vedením po celé délce zdvihu
  • Velmi nízké ovládací momenty díky plastovému vedení na klínu
  • Bezúdržbové korozivzdorné utěsnění vřetene
  • Šrouby víka není nutné dodatečně zalévat voskem
  • Konstrukce se zvýšenou bezpečností proti stržení závitu vřetene a vřetenové matice
  • Vřeteno kované z jednoho kusu se závitem válcovaným za studena
  • Těleso, víko, klín: tvárná litina EN-GJS-400-15 (GGG-40)
  • Klín: celopogumován pryží NBR
  • Vřeteno: korozivzdorná ocel 1.4057 (17% Cr) (více informací)
  • O-kroužky: pryž NBR
  • Spojovací šrouby víka: korozivzdorná ocel A2 dle ISO 3506
  • Ucpávkový šroub, vřetenová matice: kovaná mosaz
  • Adaptér: plast
  • Těžká protikorozní povrchová ochrana v kvalitě GSK
  • Litinové díly vně i uvnitř chráněny epoxidovým povrstvením
