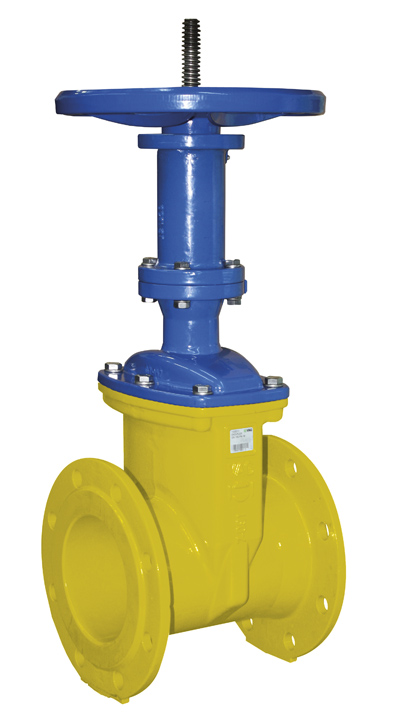

EKO®plus Měkkotěsnicí šoupátko třmenové, plyn

PN: 10/16 - DN: 40...500

Skupina výrobků: Šoupátka

Médium: Plyn, Vzduch

Měkkotěsnicí šoupátko se stoupajícím vřetenem pro použití v plynárenských aplikacích.

Měkkotěsnicí dle EN 1074
S oboustrannými přírubami dle EN 1092-2
Stavební délka dle EN 558 řada 14 (dříve F4) a řada 15 (dříve F5)
Vřeteno netočivé stoupající se závitem vně šoupátkové komory
Klín celopogumován pryží s vedením po celé délce zdvihu
Nízké ovládací momenty díky fixaci vřetene ve dvou bodech a plastovému vedení na klínu
Bezúdržbové korozivzdorné utěsnění vřetene
Konstrukce se zvýšenou bezpečností proti stržení závitu vřetene a vřetenové matice
Třmen chrání vřeteno před znečištěním
Stupeň vysunutí vřetene jednoznačně určuje polohu klínu v tělese
Provozní stav "otevřeno/zavřeno" lze vizuálně určit i z větší vzdálenosti

Těleso, víko, klín: tvárná litina EN-GJS-400-15 (GGG-40)
Třmen:
tvárná litina EN-GJS-400-15 (GGG-40) (DN 40 … 300)
uhlíková ocel 1.0562 (DN 350 … 500)
Klín: celopogumován pryží NBR
Vřeteno: korozivzdorná ocel 1.4057 (17% Cr) (více informací)
O-kroužky: pryž NBR
Spojovací šrouby víka: korozivzdorná ocel A2 dle ISO 3506
Ucpávkový šroub, vřetenová matice: kovaná mosaz
