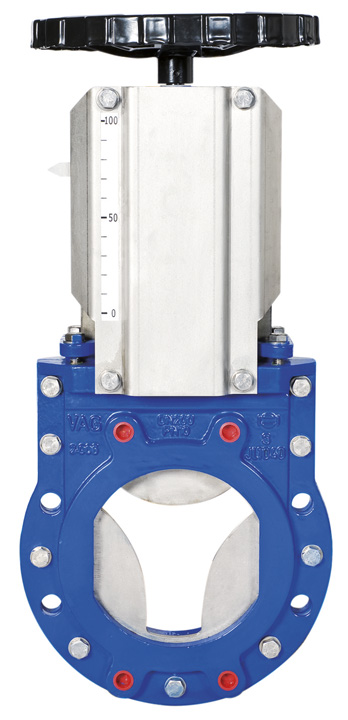

ZETA®control Nožové šoupátko

PN: 10 - DN: 100...600

Skupina výrobků: Nožová a vřetenová šoupátka

Médium: Voda,  Odpadní voda

Plnoprůtočné oboustranně těsnicí nožové šoupátko se speciálně tvarovanou regulační clonou pro optimální regulaci a s celopřírubovou konstrukcí pro zabudování mezi příruby.
  • Přírubové připojení dle EN 1092-2
  • Stavební délka dle EN 558 řada 20 (dříve K1)
  • Oboustranně těsnicí
  • Díky integrované cloně s optimální regulační charakteristikou a volnému spodnímu průtoku lze tuto armaturu používat pro regulaci
  • Po demontáži ručního kola lze armaturu osadit ovládací sestavou
  • S nestoupajícím vřetenem se závitem vně šoupátkové komory
  • Konstrukce umožňuje montáž šoupátka i jako koncové armatury bez nutnosti použití protipříruby
  • Nůž se pohybuje mezi integrovanými stíracími lištami, které ho při manipulaci čistí
  • Široké těsnění ve spodní části tělesa zabezpečuje vynikající těsnost
  • Těsnění ucpávky lze vyměnit bez nutnosti demontáže armatury z potrubí
  • Šoupátko je osazeno mechanickým ukazatelem polohy
  • Díly tělesa: šedá litina EN-GJL-250 (GG-25)
  • Nůž: korozivzdorná ocel 1.4404 (17% Cr, 12% Ni, 2% Mo)
  • Regulační clona: korozivzdorná ocel 1.4571 (17% Cr, 12% Ni, 2% Mo)
  • Ochranné podpěry: korozivzdorná ocel 1.4301 (17% Cr)
  • Vřeteno: korozivzdorná ocel 1.4057 (17% Cr)
  • U-těsnění, příčné těsnění: pryž NBR
  • Vřetenová matice: mosaz
  • Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506
  • Ruční kolo: uhlíková ocel

  • Nůž, vřeteno: korozivzdorná ocel vyšší jakosti
  • Těžká protikorozní povrchová ochrana odpovídající kvalitě GSK
  • Litinové díly jsou vně i uvnitř chráněny epoxidovým povrstvením
